Doosan Netzersatzanlagen
200 - 1.000 kVA Stage

auf Kufenrahmen oder schallgedämmt

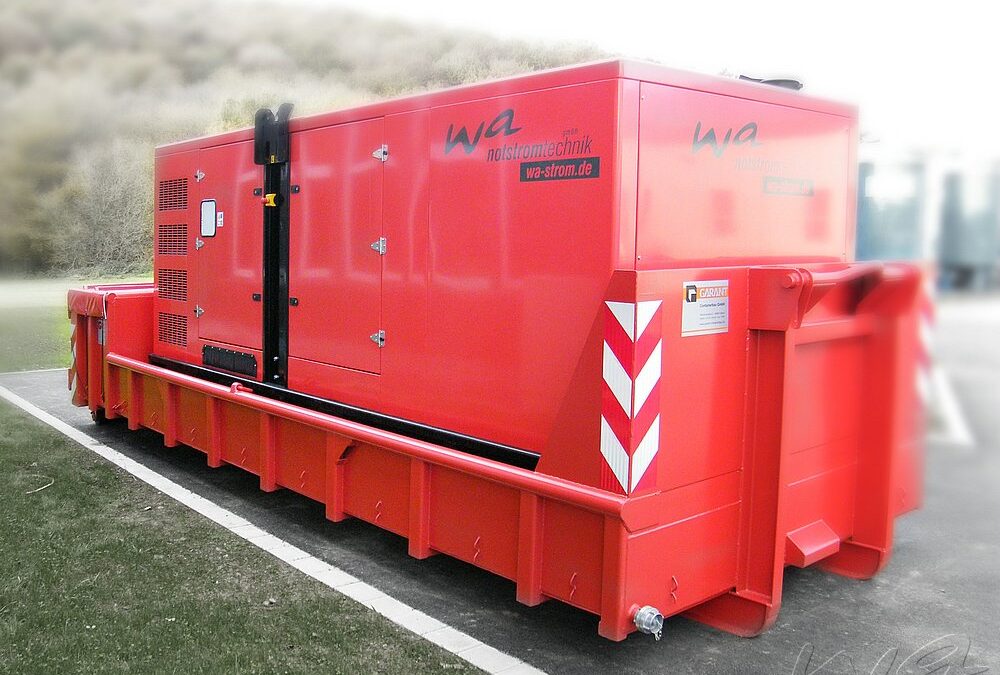

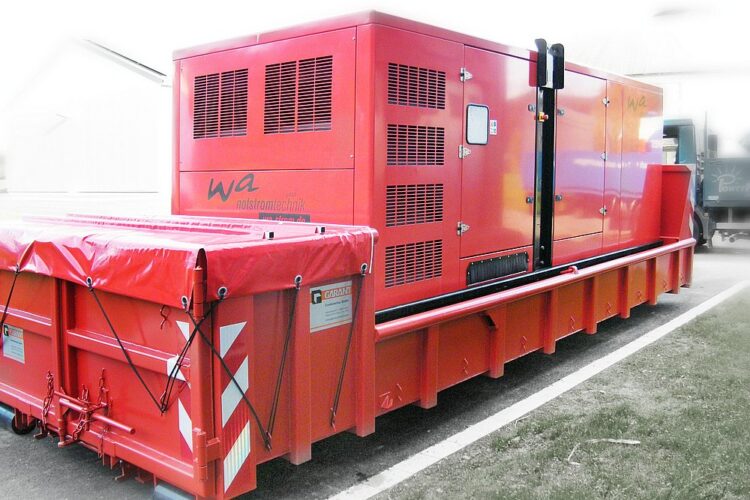

AB Notstrom im Abrollbehälter mit MTU-Netzersatzanlage 630 kVA und Kabeltrommel
AB Notstrom im Abrollbehälter mit MTU-Netzersatzanlage 630 kVA und Kabeltrommel
AB Notstrom im Abrollbehälter mit MTU-Netzersatzanlage 630 kVA und Kabeltrommel

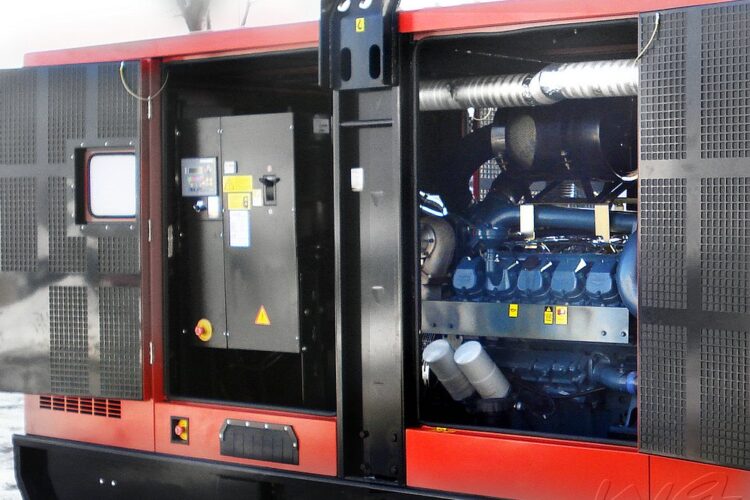

AB Notstrom im Abrollbehälter mit MAN-Netzersatzanlage 630 kVA und Kabeltrommel

Doosan Dieselaggregate mit 1.500 U/min – 50 Hz – Diesel

200 bis 1.000 kVA Doosan Stromerzeuger
Doosan Stromerzeuger Typ
 kVA
100 % PRP*
 Doosan Motortyp
WA-DW 200
 199 P 086 TI
WA-DW 285
 274 P 126 TI
WA-DW 300 300 126 TI-II
WA-DW 400 400 P 158 LE
WA-DW 460
 464 DP 158 LCF
WA-DW 535 531 DP 158 LDF
WA- DW 580 577 DP 180 LAF
WA-DW 645 641 DP 180 LB
WA-DW 675 680 DP 222 LB
WA-DW 750 750 DP 222 LC
WA-DW 800 800 DP 222 CB
WA-DW 900 900 DP 222 CC

*Variable Dauerleistung PRP (Prime Power): Maximale Leistung für variable Last, ohne Zeitbeschränkung pro Jahr. Der durchschnittliche 24 Std. Betrieb soll 80% dieser Leistung nicht überschreiten. Für Regelzwecke und Anlauf schwerer Maschinen ist eine Überlast von 10% für 1 Std. innerhalb von 12 Std. zulässig. Betriebsart nach ISO 8528. Die Wartung ist hierbei zu beachten.

172,0 bis 790 kW Doosan Stromerzeuger
Doosan Stromerzeuger Typ
 Leistung
KW
 Verbrauch bei
100 % Last PRP
WA-DW 200
 172,0 KW 43,1 L/h
WA-DW 285
 234,0 KW 58,1 L/h
WA-DW 300
 258,0 KW 63,1 L/h
WA-DW 400
 347,0 KW 89,3 L/h
WA-DW 460
 392,0 KW 99,6 L/h
WA-DW 535
 448,0 KW 115,1 L/h
WA-DW 580
 486,0 KW 123,6 L/h
WA-DW 645
 540,0 KW 136,4 L/h
WA-DW 675 580,0 KW 147,1 L/h
WA-DW 750 657,0 KW 161,0 L/h
WA-DW 800 705,0 KW 168,0 L/h
WA-DW 900 790,0 KW 190,0 L/h

Leistung ICN2 Dauernutzleistung nach DIN ISO 3046 ICN 2

Doosan Dieselaggregate, Model “G” auf Grundrahmen

Version „G“: Stationäre Version (offene Bauweise) auf Grundrahmen
Tankinhalt und Länge Doosan Stromerzeuger
Doosan Stromerzeuger Typ
Tankinhalt
in L
Länge
in mm
WA-DW 200 „G“
449
3.000
WA-DW 285 „G“
449
3.000
WA-DW 300 „G“
449
3.000
WA-DW 400 „G“
740
3.600
WA-DW 460 „G“
740
3.600
WA-DW 535 „G“
740
3.600
WA-DW 580 „G“
740
3.600
WA-DW 645 „G“
740
3.600
WA-DW 675 „G“
875
4.200
WA-DW 750 „G“
875
4.200
WA-DW 800″G“
900
4.200
WA-DW 900 „G“
900
4.200
Breite und Höhe Doosan Stromerzeuger
Doosan Stromerzeuger Typ
Breite
in mm
Höhe
in mm
WA-DW 200 „G“
1.160
1.725
WA-DW 285 „G“
1.160
1.749
WA-DW 300 „G“
1.160
1.749
WA-DW 400 „G“
1.160
1.749
WA-DW 460 „G“
1.460
2.028
WA-DW 535 „G“
1.460
2.024
WA-DW 580 „G“
1.460
2.054
WA-DW 645 „G“
1.460
2.054
WA-DW 675 „G“
1.600
2.094
WA-DW 750 „G“
1.600
2.094
WA-DW 800″G“
1.700
2.240
WA-DW 900 „G“
1.700
 2.240
Gewicht Doosan Stromerzeuger
Doosan Stromerzeuger Typ
Gewicht
in KG
WA-DW 200 „G“
1.990
WA-DW 285 „G“
2.436
WA-DW 300 „G“
2.436
WA-DW 400 „G“
2.844
WA-DW 460 „G“
3.221
WA-DW 535″G“
3.351
WA-DW 580 „G“
3.641
WA-DW 645 „G“
3.783
WA-DW 675 „G“
4.494
WA-DW 750 „G“
4.774
WA-DW 800″G“
6.100
WA-DW 900 „G“
7.500

Doosan Dieselaggregate, Model “S” schallgedämmt

Version „S“: mit wetterfester Schallschutzhaube
Tankinhalt und Länge Doosan Stromerzeuger
Doosan Stromerzeuger Typ
Tankinhalt
in Liter
Länge
in mm
WA-DW 200 „S“
450
3.300
WA-DW 285 „S“
449
3.800
WA-DW 300 „S“
449
3.800
WA-DW 400 „S“
740
4.500
WA-DW 460 „S“
740
4.500
WA-DW 535 „S“
740
4.500
WA-DW 580 „S“
740
4.500
WA-DW 645 „S“
740
4.500
WA-DW 675 „S“
950
5.000
WA-DW 750 „S“
950
5.000
WA-DW 800″S“
950
5.600
WA-DW 900 „S“
950
5.600

Breite und Höhe Doosan Stromerzeuger
Doosan Stromerzeuger Typ
Breite
in mm
Höhe
in mm
WA-DW 200 „S“
1.200
1.956
WA-DW 285 „S“
1.400
2.253
WA-DW 300 „S“
1.400
2.253
WA-DW 400 „S“
1.800
2.340
WA-DW 460 „S“
1.800
2.340
WA-DW 535 „S“
1.800
2.340
WA-DW 580 „S“
1.800
2.340
WA-DW 645 „S“
1.800
2.340
WA-DW 675 „S“
2.100
2.369
WA-DW 750 „S“
2.100
2.369
WA-DW 800″S“
2.100
2.550
WA-DW 900 „S“
2.100
2.5500
Gewicht Doosan Stromerzeuger
Doosan Stromerzeuger Typ
Gewicht
in KG
WA-DW 200 „S“
2.600
WA DW 285 „S“
3.698
WA-DW 300 „S“
3.698
WA-DW 400 „S“
4.554
WA-DW 460 „S“
5.350
WA-DW 535 „S“
5.061
WA-DW 580 „S“
5.351
WA-DW 645 „S“
5.493
WA-DW 675 „S“
6.234
WA-DW 750 „S“
6.520
WA-DW 800″S“
7.500
WA-DW 900 „S“
8.500
Alle angegebenen Daten gelten für das „Doosan Stromaggregat“ im Serienlieferumfang.

Doosan Dieselaggregate Grundausstattung

Doosan gehört zu den 30 größten Unternehmen Koreas und zu den 2.000 größten börsennotierten Unternehmen der Welt. Im Jahre 1937 wurde die heutige Doosan Infracore in Korea gegründet. Zunächst entwickelte sich Doosan zu einem Handelsunternehmen.

Für eine sichere Notstromversorgung eignen sich unsere Netzersatzanlagen hervorragend. Sie kommen in dieser Anwendung überall dort zum Einsatz, wo Stromausfälle Leben gefährden, kommerzielle Einbußen zur Folge haben oder die jeweils gültige Gesetzgebung eine Notstromversorgung vorschreibt – in medizinisch genutzten Bereichen, an Flughäfen (Menschenansammlungen), in Industriebetrieben, in Datenzentren oder in Kraftwerken.

Ziel ist es, die elektrische Energieversorgung bei einem Ausfall des Stromnetzes durch den Einsatz einer Netzersatzanlage zu gewährleisten.

Netzersatzanlagen
Die komplette Netzersatzanlage wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert. Am Grundrahmen sind speziell konstruierte Vorrichtungen zum Heben mit einem Kran angebracht. Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, sodass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht. Der Tagestank ist in dem Grundrahmen integriert. Die Starterbatterie (12 Volt bis 200 kVA – 24 Volt ab 250 kVA) ist auf dem Grundrahmen montiert.
Motor
Doosan Infracore Industriedieselmotor 4-Takt Direkteinspritzer, wassergekühlt 1.500 U/min (50 Hz). Geringer Öl-Kraftstoffverbrauch mit langen Wartungsintervallen macht die Doosan Motoren zu einer sehr wirtschaftlichen Motorenapplikation.
Generator
Mecc Alte Synchron Drehstrom Generator, bürstenlos selbstregelnd mit elektronischem Spannungsregler (AVR) nach VDE 0530, 400/230 Volt, 4-polig, Isolierung Klasse H.
Start-Stop-Schaltanlage
Manuelles Startsystem mit Motorüberwachung und Abschaltung bei Öldruckmangel, Übertemperatur, Überdrehzahl, Generatorschalter mit thermischer und magnetischer Auslösung.
Ausstattung
Frequenzmesser, Betriebsstundenzähler, Volt- und Amperemeter, optische und akustische Alarmanzeige bei einer Funktionsstörung.
Zubehör
Für alle Netzersatzaggregate ist ein umfangreiches Zubehör gegen Mehrpreis erhältlich wie z.B. Großtank, automatisches Kraftstofffüllsystem, Fahrgestell nach StVZO, Vorwärmsystem, elektronische Motorregelung, Notstromautomatik z. B. nach VDE 0100-710 oder -718, optional für Parallelbetrieb.
Dokumentation
Komplette Beschreibung, übersichtlich abgeheftet für den Motor, Generator und die gesamte Anlage.
Werktest
Alle Netzersatzanlagen werden vor dem Verlassen des Werkes geprüft.
Qualitätsnormen
Die Ersatzstromaggregate von WA Notstromtechnik GmbH erfüllen das CE Zeichen und darüber hinaus die weiteren folgenden Vorschriften:

• 2006/42/ EG | CE & EN ISO 13857: 2008 Maschinensicherheit.
• ISO 8528-5: 2018-10 Stromerzeugungsaggregate mit Hubkolben Verbrennungsmotoren Teil 5
• 2014/30/EU elektromagnetische Verträglichkeit.
• 2006/95/EG Niederspannungsrichtlinie
• 2014/35/EU elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
• 2000/14/CE Lärmeinwirkung von Maschinen Anwendung im Freien. (modifiziert durch 2005/88/CE)
• 2002/88/CE Abgasausstoss und Schadstoffteilchen. (modifiziert durch 2004/26/CE)
• AwSV Anforderungen an Anlagen zum Umgang Wassergefährdender Stoffe & WHG (Gültig seit dem 01.08.2017)
• EN 12100, EN 60204

Leistung und Aufstellbedingungen normativ gemäß DIN 6271 und ISO 3046: 1000 mbar, 25ºC, 30% relative Luftfeuchtigkeit. Falls Ihr Anwendungsfall, Teil einer gesetzlich geforderten Sicherheitsstromversorgung ist, zum Beispiel für den Betrieb einer Sprinkleranlage, können unter Umständen besondere Anforderungen an das Ersatzstromaggregat und deren Peripherie gefordert werden. Das Team von WA Notstromtechnik GmbH berät sich hierzu gerne und begleitet Ihr Projekt bis zur endgültigen Inbetriebnahme.

Optional gegen Mehrpreis
 sind Ersatzstromversorgungen nach den folgenden Vorschriften lieferbar:

  • DIN VDE 0100 – 551 (2018-12) Errichten von Niederspannungsanlagen, andere Betriebsmittel
  • DIN VDE 0100 – 560 (2022-10) Errichten von Niederspannungsanlagen, Sicherheitsstromquellen
  • DIN VDE 0100 – 710 (2012-10) Errichten von Niederspannungsanlagen, medizinisch genutzte Bereiche
  • DIN VDE 0100 – 718 (2014-06) Anforderungen für Betriebsstätten und Anlagen besonderer Art, öffentliche Einrichtungen
  • DIN 6280 – 13 (1994-12) Sicherheitsstromversorgung in Krankenhäusern und baulichen Anlage für Menschenansammlungen
  • DIN EN ISO 8528 – 13 (2017-03) Stromerzeugungsaggregate mit Hubkolben- Verbrennungsmotor Teil 13 Sicherheit
  • VdS CEA 4001 (2021-01) Anforderungen an Stromerzeugungsaggregate für Sprinkleranlagen
  • DIN VDE AR – N 4105 (2018-1) Erzeugungsanlagen am Niederspannungsnetz
  • 2016/1628 Abgasausstoss und Schadstoffteilchen (STAGE V)
Garantie
Garantie: 12 Monate oder 2.000 Betriebsstunden, ab Meldung der Versandbereitschaft.
Technische Änderungen
Behalten wir uns ohne Vorankündigung jederzeit vor.
