Yanmar Dieselaggregate mit 1.500 U/min – 50 Hz – Diesel
Derzeit nur ab 20 kVA erhältlich.
8,8 bis 45,0 kVA Yanmar Stromerzeuger
| Yanmar Stromerzeuger Typ | kVA 100 % PRP* |
Yanmar Motortyp |
| WA-Y 8 |
8,8 | 3 TNV 76 |
| WA-Y 8 (Stage V) | 8,8 | 3 TNV 80 |
| WA-Y 13 |
12,5 | 3 TNV 88 |
| WA-Y 13 (Stage V) | 12,5 | 3 TNV 88 |
| WA-Y 17 |
17,0 | 4 TNV 88 |
| WA-Y 17 (Stage V) |
17,5 | 4 TNV 88 |
| WA-Y 20 |
20,0 | 4 TNV 84 |
| WA-Y 20 (Stage 3A) | 20,0 | 4 TNV 84 |
| WA-Y 35 |
34,0 | 4 TNV 98 |
| WA-Y 35 (Stage 3A) | 34,0 | 4 TNV 98 |
| WA-Y 45 | 41,0 | 4 TNV 98 T |
| WA-Y 45 (Stage 3A) |
41,0 | 4 TNV 98 |
| WA-YG 50 (Stage V) | 45,0 | 4 TNV 98 CT-IYE |
* Variable Dauerleistung PRP (Prime Power) ist die maximale Leistung für variable Last, ohne Zeitbeschränkung pro Jahr. Der durchschnittliche 24 Std. Betrieb soll 80% dieser Leistung nicht überschreiten. Für Regelzwecke und Anlauf schwerer Maschinen ist eine Überlast von 10% für 1 Std. innerhalb von 12 Std. zulässig. Betriebsart nach ISO 8528. Die Wartung ist hierbei zu beachten.
8,2 bis 39,6 kW Yanmar Stromerzeuger
| Yanmar Stromerzeuger Typ | Motorleistung KW |
Verbrauch 100 % Last PRP |
| WA-Y 8 |
8,2 KW | 2,31 L/h |
| WA-Y 8 (Stage V) | 8,2 KW | 2,68 L/h |
| WA-Y 13 |
12,2 KW | 3,19 L/h |
| WA-Y 13 (Stage V) | 12,2 KW | x,xx L/h |
| WA-Y 17 |
16,4 KW | 4,27 L/h |
| WA-Y 17 (Stage V) | 17,2 KW | 4,7 L/h |
| WA-Y 20 (Stage 3A) | 19,1 KW | 4,95 L/h |
| WA-Y 35 |
30,7 KW | 7,60 L/h |
| WA-Y 35 (Stage 3A) | 30,7 KW | 7,60 L/h |
| WA-Y 45 | 37,7 KW | 9,16 L/h |
| WA-Y 45 (Stage 3A) | 37,7 KW | 9,16 L/h |
| WA-YG 50 (Stage V) |
39,6 KW | 10,13 L/h |
Datenblätter Yanmar Stromerzeuger
| Yanmar Stromerzeuger Typ | Datenblatt Grundrahmen |
Datenblatt Schallgedämmt |
| WA-Y 8 |
PDF-Download | PDF-Download |
| WA-Y 8 (Stage V) | PDF-Download | PDF-Download |
| WA-Y 13 |
PDF-Download | PDF-Download |
| WA-Y 13 (Stage V) | PDF-Download | PDF-Download |
| WA-Y 17 |
PDF-Download | PDF-Download |
| WA-Y 17 (Stage V) | PDF-Download | PDF-Download |
| WA-Y 20 (Stage 3A) | PDF-Download | PDF-Download |
| WA-Y 35 |
PDF-Download | PDF-Download |
| WA-Y 35 (Stage 3A) | PDF-Download | PDF-Download |
| WA-Y 45 | PDF-Download | PDF-Download |
| WA-Y 45 (Stage 3A) | PDF-Download | PDF-Download |
| WA-YG 50 (Stage V) |
PDF-Download | PDF-Download |
Yanmar Dieselaggregate, Model “G” auf Grundrahmen
Version „G“: Stationäre Version (offene Bauweise) auf Grundrahmen
Tankinhalt und Länge Yanmar Stromerzeuger
| Yanmar Stromerzeuger Typ | Tankinhalt in L |
Länge in mm |
| WA-Y 8 „G“ | 60 | 1.450 |
| WA-Y 13 „G“ | 60 | 1.450 |
| WA-Y 17 „G“ | 60 | 1.450 |
| WA-Y 20 „G“ | 76 | 1.700 |
| WA-Y 35 „G“ |
120 | 1.850 |
| WA-Y 45 „G“ | 120 | 1.850 |
Breite und Höhe Yanmar Stromerzeuger
| Yanmar Stromerzeuger Typ | Breite in mm |
Höhe in mm |
| WA-Y 8 „G“ | 620 | 1.286 |
| WA-Y 13 „G“ | 620 | 1.286 |
| WA-Y 17 „G“ | 620 | 1.268 |
| WA-Y 20 „G“ | 620 | 1.286 |
| WA-Y 35 „G“ |
780 | 1.500 |
| WA-Y 45 „G“ | 780 | 1.500 |
Gewicht Yanmar Stromerzeuger
| Yanmar Stromerzeuger Typ | Gewicht in KG |
| WA-Y 8 „G“ | 279 |
| WA-Y 13 „G“ | 338 |
| WA-Y 17 „G“ | 409 |
| WA-Y 20 „G“ | 416 |
| WA-Y 35 „G“ |
579 |
| WA-Y 45 „G“ | 626 |

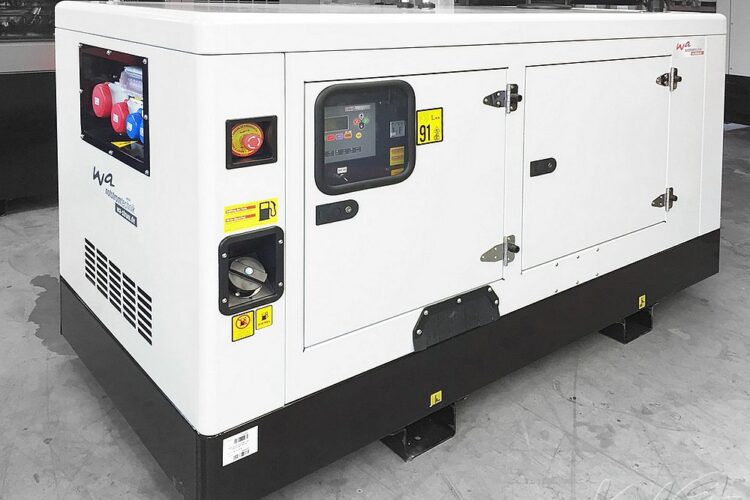

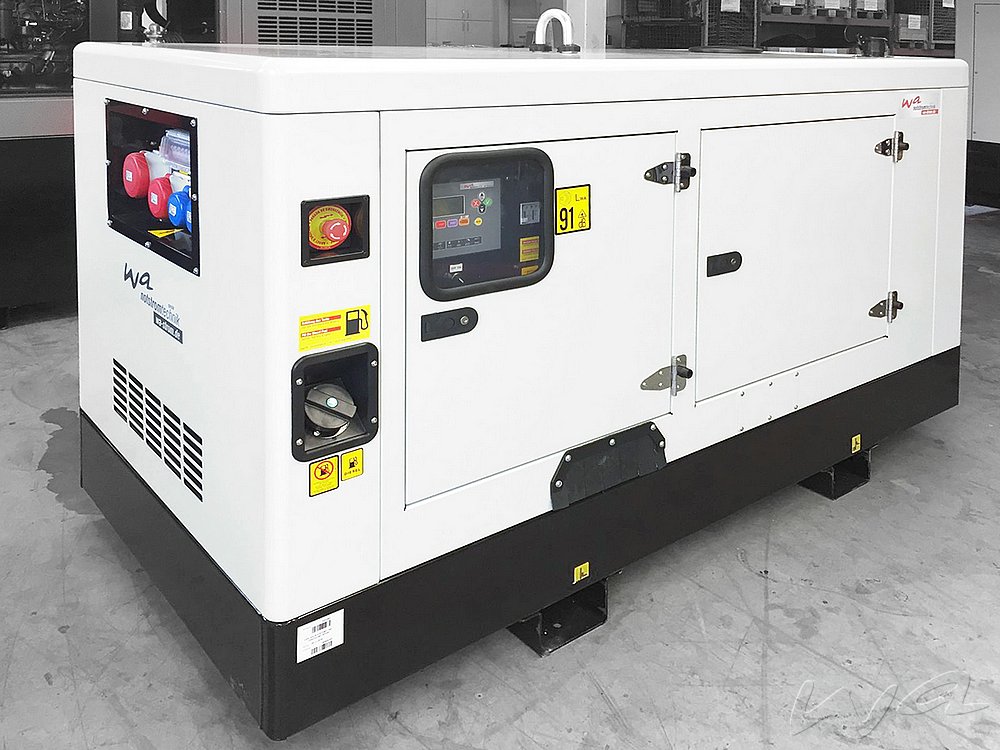

Yanmar Dieselaggregate, Model “S” schallgedämmt
Version „S“: mit wetterfester Schallschutzhaube
Tankinhalt und dB (A) Yanmar Stromerzeuger
| Yanmar Stromerzeuger Typ | Tankinhalt in L |
db(A)* 7 Meter |
| WA-Y 8 „S“ | 22 | 62 |
| WA-Y 13 „S“ | 22 | 57 |
| WA-Y 17 „S“ | 100 | 61 |
| WA-Y 20 „S“ | 100 | 60 |
| WA-Y 35 „S“ | 100 | 66 |
| WA-Y 45 „S“ | 100 | 62 |
| WA-YG 50 „S“ | 100 | 66 |
* db(A) gemessen in 7 Metern als Mittelwert einer Rundummessung an 7 Messpunkten
Länge und Breite Yanmar Stromerzeuger
| Yanmar Stromerzeuger Typ | Länge in mm |
Breite in mm |
| WA-Y 8 „S“ | 1.475 | 750 |
| WA-Y 13 „S“ | 1.475 | 750 |
| WA-Y 17 „S“ | 2.100 | 975 |
| WA-Y 20 „S“ | 2.100 | 975 |
| WA-Y 35 „S“ | 2.100 | 975 |
| WA-Y 45 „S“ | 2.100 | 975 |
| WA-YG 50 „S“ | 2.220 | 960 |
Höhe und Gewicht Yanmar Stromerzeuger
| Yanmar Stromerzeuger Typ | Höhe in mm |
Gewicht in KG |
| WA-Y 8 „S“ | 1.104 | 447 |
| WA-Y 13 „S“ | 1.104 | 506 |
| WA-Y 17 „S“ | 1.350 | 765 |
| WA-Y 20 „S“ | 1.350 | 800 |
| WA-Y 35 „S“ | 1.350 | 909 |
| WA-Y 45 „S“ | 1.350 | 944 |
| WA-YG 50 „S“ | 1.260 | 1.040 |
Alle angegebenen Daten gelten für das „Yanmar Stromaggregat“ im Serienlieferumfang.
Yanmar Dieselaggregate Grundausstattung
Ausgangsleistung
Jeder Stromerzeuger mit Yanmar Dieselmotor wird serienmäßig in 400/230 Volt, 50 Hz ausgeliefert. Andere Spannungen und Frequenzen sind optional lieferbar.

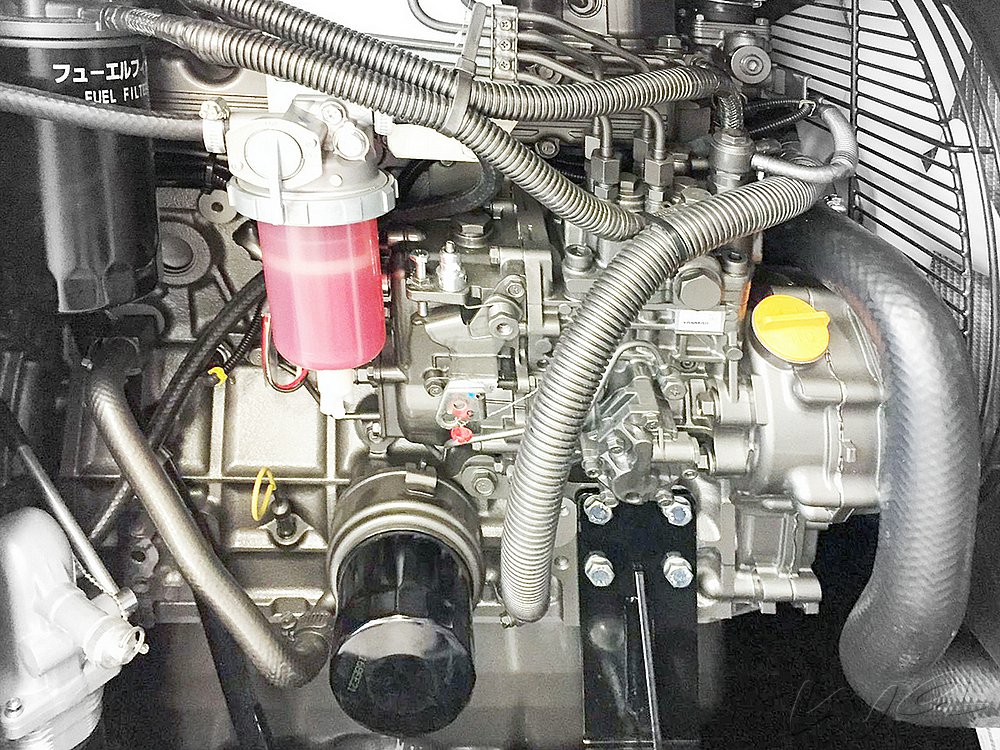

Motor
Wassergekühlter, wartungsfreundlicher, besonders laufruhiger und geräuscharmer Industriedieselmotor, durch neue optimierte Motorentechnologie zum Teil deutlich unter den gesetzlich geforderten TA-Luft-Grenzwerten. Die Leistungsangaben gelten nach DIN ISO 3046-1 (2002-05) bei einer Ansaugtemperatur von 298 K (25°C), einem Luftdruck von 100 kPA (1.000 mbar), und einer relativen Luftfeuchtigkeit von 30 %.
Kühlsystem
40°C Tropenkühler; Lüfter direkt vom Dieselmotor angetrieben.
Generator
Entspricht der DIN VDE 0530-1 (IEC 60034-1 2010 modifiziert). Elektronischer Drehstromsynchrongenerator, bürstenlos, selbstregelnd, berührungsgeschützt, ventilatorgekühlt, tropfwassergeschützt IP 23. Die Isolation entspricht DIN 50 010 und VDE 0530 mit Hochleistungslagern ausgestattet, zum wartungsfreien Dauerbetrieb nach internationalem Standard. Rotor ist dynamisch mit halber Passfeder im Wellenstumpf gewuchtet.

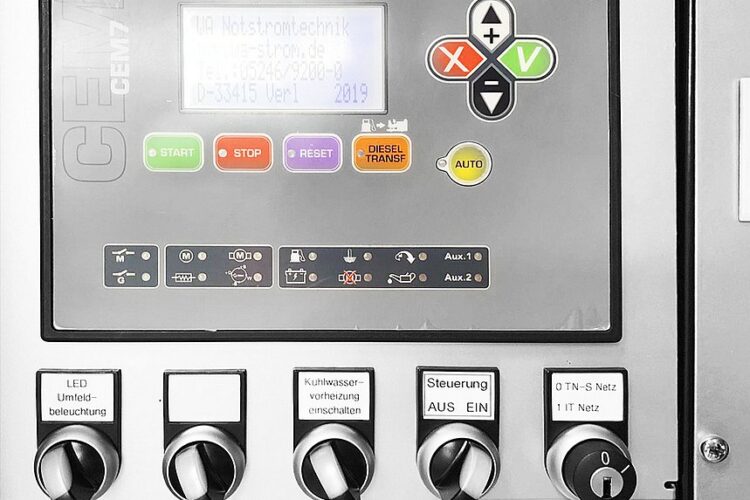

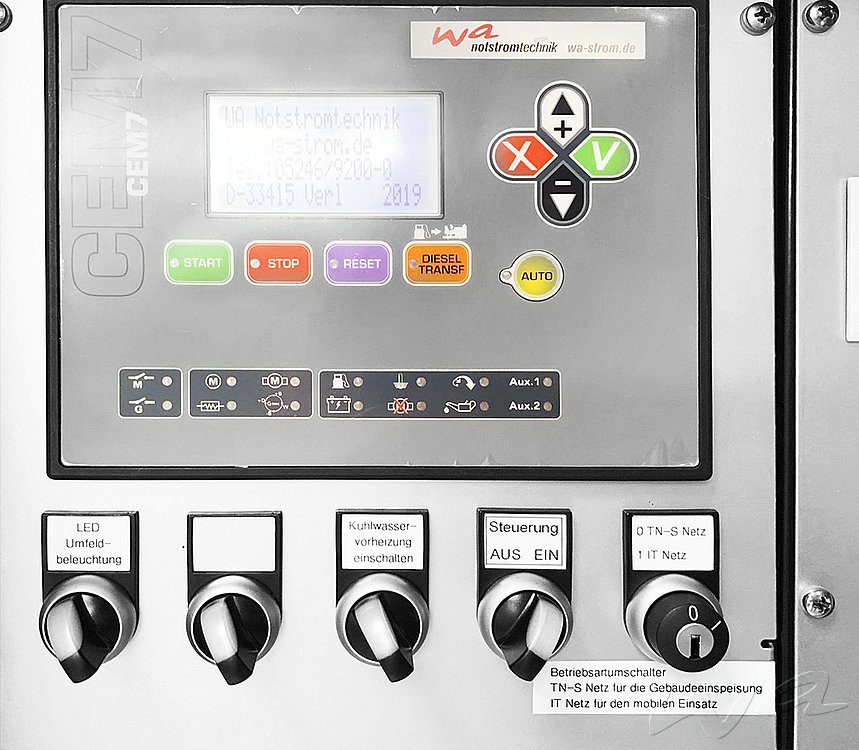

Schalttafel
Aufgebaut bei Ausführung „G“ oder in der Schalldämmhaube integriert bei Ausführung „S“ mit Abschaltung des Dieselmotors z. B. bei Öldruckmangel, Übertemperatur, Überdrehzahl. Optional ist eine vollautomatische Notstromautomatik mit Umschaltung von Netz- auf Generatorbetrieb erhältlich.
Tank
Integriert im Grundrahmen des Aggregates mit flexiblen Leitungen zu dem Dieselmotor, Sensor für die Inhaltsanzeige, Befülleinrichtung und Entlüftung.
Grundrahmen
Das komplette Yanmar Stromaggregat wird auf einem Grundrahmen aus verschweißten Kantprofilen aus Stahl in einer robusten Konstruktion montiert. Am Grundrahmen sind speziell konstruierte Vorrichtungen zum Heben mit einem Kran angebracht. Der Dieselmotor und der Generator sind direkt über einen SAE-Flansch miteinander verbunden, so dass selbst nach einem längeren Betrieb keine Möglichkeit eines Ausrichtungsfehlers besteht.
Dokumentation
Komplette Beschreibung für jedes Yanmar Stromaggregat, übersichtlich sortiert auf einer CD-ROM oder einem USB-Stick, für den Motor, Generator und die gesamte Anlage.
Werktest
Alle Yanmar Stromaggregate werden vor dem Verlassen des Werkes geprüft.
Qualitätsnormen
Die Ersatzstromaggregate von WA Notstromtechnik GmbH erfüllen das CE Zeichen und darüber hinaus die weiteren folgenden Vorschriften:
- 2006/42/ EG | CE & EN ISO 13857: 2008 Maschinensicherheit.
- ISO 8528-5: 2018-10 Stromerzeugungsaggregate mit Hubkolben Verbrennungsmotoren Teil 5
- 2014/30/EU elektromagnetische Verträglichkeit.
- 2006/95/EG Niederspannungsrichtlinie
- 2014/35/EU elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
- 2000/14/CE Lärmeinwirkung von Maschinen Anwendung im Freien. (modifiziert durch 2005/88/CE)
- 2002/88/CE Abgasausstoss und Schadstoffteilchen. (modifiziert durch 2004/26/CE)
- AwSV Anforderungen an Anlagen zum Umgang Wassergefährdender Stoffe & WHG (Gültig seit dem 01.08.2017)
- EN 12100, EN 60204
Leistung und Aufstellbedingungen normativ gemäß DIN 6271 und ISO 3046: 1000 mbar, 25ºC, 30% relative Luftfeuchtigkeit.
Falls Ihr Anwendungsfall, Teil einer gesetzlich geforderten Sicherheitsstromversorgung ist, zum Beispiel für den Betrieb einer Sprinkleranlage, können unter Umständen besondere Anforderungen an das Ersatzstromaggregat und deren Peripherie gefordert werden. Das Team von WA Notstromtechnik GmbH berät sich hierzu gerne und begleitet Ihr Projekt bis zur endgültigen Inbetriebnahme.
Optional gegen Mehrpreis
sind Ersatzstromversorgungen nach den folgenden Vorschriften lieferbar:
- DIN VDE 0100 – 551 (2018-12) Errichten von Niederspannungsanlagen, andere Betriebsmittel
- DIN VDE 0100 – 560 (2022-10) Errichten von Niederspannungsanlagen, Sicherheitsstromquellen
- DIN VDE 0100 – 710 (2012-10) Errichten von Niederspannungsanlagen, medizinisch genutzte Bereiche
- DIN VDE 0100 – 718 (2014-06) Anforderungen für Betriebsstätten und Anlagen besonderer Art, öffentliche Einrichtungen
- DIN 6280 – 13 (1994-12) Sicherheitsstromversorgung in Krankenhäusern und baulichen Anlage für Menschenansammlungen
- DIN EN ISO 8528 – 13 (2017-03) Stromerzeugungsaggregate mit Hubkolben- Verbrennungsmotor Teil 13 Sicherheit
- VdS CEA 4001 (2024-01) Anforderungen an Stromerzeugungsaggregate für Sprinkleranlagen
- DIN VDE AR – N 4105 (2018-1) Erzeugungsanlagen am Niederspannungsnetz
- 2016/1628 Abgasausstoss und Schadstoffteilchen (STAGE V)
Garantie
12 Monate oder 2.000 Betriebsstunden, ab Meldung der Versandbereitschaft.
Technische Änderungen
Behalten wir uns jederzeit ohne Vorankündigung vor.
